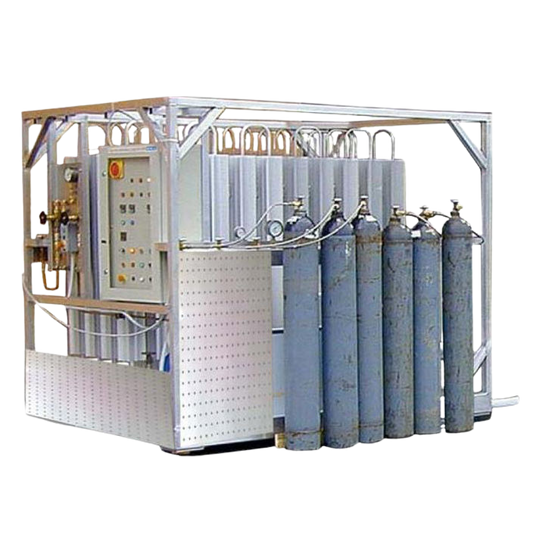

Al fine di abbattere costi, tempi di gestione e scorte, Cryotek ha realizzato un sistema di refilling.
Questo sistema risolve il problema del trasporto delle singole bombole e del loro reperimento, abbattendo tra l’altro l’altissimo costo di gestione di un sistema di frazionamento.
Una volta posizionato l’impianto vicino all’area di lavoro, sarà possibile continuare a riempire le bombole senza organizzare trasporti lunghi ed onerosi. Avete solo bisogno un serbatoio criogenico di gas liquido come fornitura di gas e uno stock di bombole vuote da riempire.
Quest’impianto di refilling per Argon o Co2 sarà posizionato su uno skid trasportabile speciale, appositamente creato sulla base delle vostre esigenze. Quest’ultimo potrebbe avere delle misure standard di un container (6000 mm x 2400 mm x 2600 mm) al fine di facilitare lo spostamento con treno o camion. Sarà possibile sollevare lo skid con carrello elevatore, mentre sul tetto saranno posizionati alcuni ganci per il sollevamento con la gru. Lo skid potrà avere pareti e tetto termoisolanti (densità del poliuretano 40Kg/m3) per assicurare la protezione da agenti atmosferici e danni. Il manifold che carica le bombole sarà posto all’esterno del container su una parete, che sarà a sua volta posta dietro, al fine di mantenere le dimensioni standard del container.

Questa decisione favorisce le operazioni di carico e scarico delle bombole. All’interno del container saranno posizionati tutti i dispositivi necessari a riempire le bombole.
Il container potrebbe avere finestre speciali per l’aerazione, una porta per l’entrata del personale e dei dispositivi, un impianto elettrico per l’illuminazione e la fornitura (potenza 15 Kw). Il sistema non include un tank criogenico. L’impianto sarà composto da una pompa criogenica con il suo pannello elettrico, un vaporizzatore, una pompa per il vuoto con il pannello di controllo, un pannello per gestire il collettore di carica con sistemi di sicurezza, alcune bilance per la Co2.
Il serbatoio sarà collegato all’impianto con flessibili criogenici speciali e dopo l’avvio sarà possibile riempire continuativamente le bombole. Il numero di bombole che potete riempire è variabile e possiamo creare una skid in base allo vostre esigenze.
L’impianto sarà completamente automatico e in questo modo sarà di facile utilizzo per il vostro personale.

Sistema di messa in sicurezza impianto localizzato
Il sistema è studiato per la messa in sicurezza dell’impianto nel caso di perdite dalle linee di veicolazione gas combustibili e comburenti nell’ambiente di lavoro. Nel momento in cui una perdita di gas viene rilevata dall’operatore, lo stesso, attraverso il pulsante a fungo di emergenza posto in corrispondenza del passaggio dell’aria, immediatamente provvede alla chiusura della valvola flangiata pneumatica normalmente aperta installata. All’ingresso della calata, quindi, si interromperà l’erogazione di gas permettendo agli addetti di intervenire.
Questo sistema permette, grazie al blocco locale della calata pertinente, la messa in sicurezza delle aree di lavoro senza compromettere il proseguimento degli attività da parte degli altri operatori.
Sistema di messa in sicurezza impianto centralizzato con scarico automatico.

Nel caso in cui sia necessario interrompere l’erogazione di un’intera linea gas combustibile o comburente per la messa in sicurezza dell’impianto, il sistema di messa in sicurezza localizzato può essere completato dal sistema di messa in sicurezza gas centralizzato con scarico automatico, intercettazione della mandata del gas in linea e lo svuotamento della stessa.

Alla rilevazione di una fuga di gas in ambiente l’operatore attiverà il blocco automatico della linea di distribuzione principale del gas attraverso un pulsante di emergenza con vetro di protezione.
In automatico, il sistema provvede alla successiva chiusura della valvola pneumatica posta all’ingresso della linea e all’apertura di una valvola di scarico posta su un camino di sfiato in un apposita area equiparabile ad area ATEX.
In questo modo gli operatori possono mettere in sicurezza tutta l’area di lavoro, assicurando il blocco dell’erogazione del gas nella parte di impianto di primo stadio a valle del riduttore.

Sistema di bonifica camice di contenimento e linee di adduzione gas
Per accelerare lo svuotamento delle linee e quindi avere una sicurezza totale in termini di bonifica delle linee di gas combustibili e comburenti è possibile installare a monte dell’impianto una rastrelliera bombola in acciaio galvanizzato per una bombola di gas inerte e un riduttore di primo stadio pretarato completo di valvola di sicurezza e di staffa per fissaggio a parete.
Questo sistema provvederà all’erogazione del gas di bonifica per la pulizia totale delle linee di processo e può essere installato separatamente o a completamento dei sistemi di messa in sicurezza impianto al fine di garantire il lavaggio completo delle linee grazie al passaggio di gas inerte, una volta bloccata l’erogazione dei gas dei quali si è rilevata la perdita.

Tutti i sistemi sopradescritti possono essere gestiti manualmente attraverso i sistemi di sicurezza o in automatico attraverso sistemi di interfaccia dislocati sull’impianto.

Sono valvole a doppio effetto ovvero funzionano sia in sovrappressione che in depressione e sono costruite in AISI 304 o AISI 316. Le tarature dichiarate sono garantite dal fatto che sono determinate in funzione al peso dei rispettivi piattelli e dal fatto che all’interno non sono generalmente previste molle di alcun genere .

Le valvole in configurazione standard, sono tarate a 5 millibar in depressione mentre in sovrappressione la taratura è 35 millibar, ma su richiesta è possibile aumentare questo valore fino a 80 millibar utilizzando una molla di precarico regolabile (optional).
Normalmente vengono prodotte in tre misure e suddivise in base alle portate che il cliente necessita.

Ricordiamo però che la portata è sempre vincolata alla pressione/depressione d’esercizio, pertanto i valori indicati nel catalogo sono da ritenersi puramente indicativi. E’ quindi compito dell’utilizzatore scegliere la versione di valvola più appropriata in funzione del passaggio
effettivo posseduto ed alle pressioni in gioco.

Possono essere raccordate con attacchi GAS, DIN , CLAMP, SMS, MACON.
