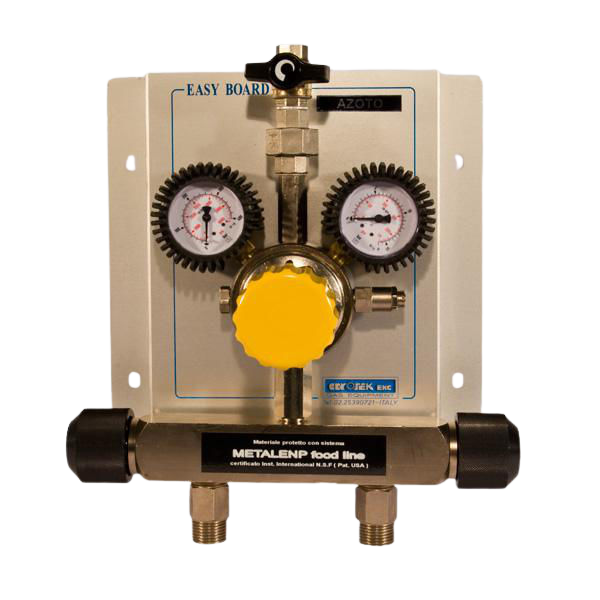

Sistema di Decompressione EASYBORD
DELLA STESSA CATEGORIA
-
![]()
![]()
Il quadro a scambio semiautomatico permette la connessione di due bombole di gas in alta pressione in ingresso regolandone la pressione e immettendo il gas nella linea in bassa pressione.
La concezione del sistema a scambio consente di avere un sistema in grado di scambiare automaticamente la linea in ingresso, nell’eventualità di fine gas, con la linea secondaria già connessa al quadro. Avvenuto lo scambio, l’operatore che andrà a sostituire la prima fonte di gas riarmerà lo scambio automatico e l’operazione si ripete.
Grazie a valvole di non ritorno ed a particolari accorgimenti tecnici la sostituzione delle fonti terminate si potrà effettuare in tutta sicurezza.
Dotato di due manometri in ingresso e un manometro in uscita per un monitoraggio continuo delle pressioni, valvole di sovrappressione poste direttamente sul corpo riduttore e di una valvola a sfera in uscita che ne permette un semplice scollegamento dalla linea consentendo una facile manutenzione.Sistema di Decompressione a scambio automatico
Sistema di Decompressione a scambio automatico
-
![]()
La centrale di decompressione D02 / D02HF è una stazione di riduzione e controllo gas completa che non necessita di alcuna ulteriore apparecchiatura.![]()
La centrale è infatti già fornita di un sistema di filtrazione in ingresso, riduttori di primo stadio e sistema differenziale integrato in grado di gestire pressioni di ingresso sino a 200 bar e pressioni di uscita sino a 10 bar. I trasduttori di pressione elettronici di cui è dotata sono interfacciati ai sistemi di allarme in grado di avvisare l’entrata in riserva delle bombole.
La centrale si completa di un sistema di scambio automatico, in grado di commutare automaticamente sulla bombola piena una volta rilevata l’entrata in riserva di quella in processo. Gli allarmi integrati non potranno essere tacitati se non sostituendo le bombole e ripristinando la pressione inizialmente impostata attraverso il selettore posto sul pannello frontale del quadro. Il sistema è dotato di un’interfaccia per il collegamento ad una centralina di allarme elettrica esterna.
L’utilizzo di una grafica essenziale e l’installazione a fronte quadro di tutti i sistemi di visualizzazione ne rendono semplice ed intuitivo l’utilizzo e la taratura in pressione.
Grazie al principio di funzionamento del sistema di scambio automatico, non sarà più necessario fermare la produzione per cambiare le bombole.
Il sistema si adatta particolarmente alle applicazioni Oil&Gas.Sistema di Decompressione D02HF
Sistema di Decompressione D02HF
-
![]()
Il quadro di decompressione di primo stadio D49 HF permette la contemporanea connessione di tre fonti di gas, quali rack di bombole o linee in alta pressione, consentendo un uso selettivo delle stesse in modo da sopperire all’eventuale esaurimento di una delle tre senza influire sulla produzione.![]()
Ogni ingresso è dotato di manometro a monte e di un riduttore dedicato in grado di fornire fino a 50 Nm3/h a 12 bar.
Le linee in ingresso convergono poi in un’unica uscita dotata di valvola antiritorno fiamma da 1″, manometro per monitorare la pressione in uscita e una valvola principale di alimentazione impianto.
Il sistema si adatta particolarmente alle applicazioni Oil&Gas.Sistema di Decompressione Mod. D49 O-HF
Sistema di Decompressione Mod. D49 O-HF
-
![]()
Il quadro di decompressione per acetilene di primo stadio D49 A HF permette la contemporanea connessione di tre fonti di gas, quali rack di bombole o linee in alta pressione, consentendo un uso selettivo delle stesse in modo da sopperire all’eventuale esaurimento di una delle tre senza influire sulla produzione.![]()
Ogni ingresso è dotato di manometro a monte e di un riduttore RBP dedicato in grado di fornire fino a 15 Nm3/h a 1,5 bar.
Le linee in ingresso convergono poi in un’unica uscita dotata di valvola antiritorno fiamma da 1″, manometro per monitorare la pressione in uscita e una valvola principale di alimentazione impianto Il sistema si adatta particolarmente alle applicazioni Oil&Gas.Sistema di Decompressione Mod. D49 A-HF
Sistema di Decompressione Mod. D49 A-HF
-
![]()
Il sistema di decompressione per propano D117 è composto da un gruppo di decompressione completo inserito all’interno di un contenitore in acciaio appositamente studiato rivestito con una speciale vernice particolarmente resistente agli agenti atmosferici.![]()
In ingresso troviamo la valvola principale e il filtro, all’interno troviamo un riduttore di 2° stadio modello RBP, in grado di raggiungere una portata di 40 Nm3/h completo di vite di regolazione accessibile dall’esterno, manometro e valvola antiritorno fiamma.
Attraverso la finestra in pmma trasparente è possibile controllare il manometro senza la necessità di aprire lo sportello.
In uscita è presente un avvolgitore dotato di 15 m di tubo in gomma arancione 8×15 mm al quale andrà poi connesso il cannello per l’effettivo
utilizzo. I componenti del D117 sono disponibili anche singolarmente:
D47 – Gruppo di decompressione completo.
Avvolgitore con 15 m di tubo in gomma 8×15 mm.
Il sistema si adatta particolarmente alle applicazioni Oil & Gas.Sistema di Decompressione per Propano - Mod. D117
Sistema di Decompressione per Propano - Mod. D117
