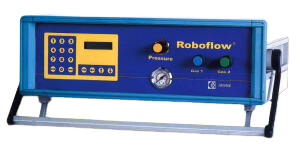

Roboflow Total Control – Miscelatore Elettronico

Il Miscelatore ad area variabile Cryotek Eng è in grado di offrire a costi contenuti, in spazi ridotti e in un unico telaio, da due a quattro miscelatori autonomi, ottimizzando così l’organizzazione del processo durante tutta la produzione.

Consente di impostare fino a quattro miscele, tramite una serie di valvole micrometriche, che assicurano la taratura del flusso su ogni singola linea, garantendo una miscela dal titolo definito ed accurato.

Questo strumento offre all’operatore, la possibilità di avere un controllo diretto sul titolo della miscela prodotta e, attraverso un sistema di controllo flussi, anche sulla stabilità della miscela in uscita.

* Disponibile con sistemi integrati di allarme, polmonazione e/o di blocco linea.

Il miscelatore binario* alimentare da noi prodotto, è interamente adattabile ad ogni miscela e gas necessario al processo.
Assemblato all’interno di un telaio di dimensioni contenute, realizzato interamente in acciaio inox è estremamente leggero e resistente ad ogni condizione ambientale.
La misurazione dei gas componenti la miscela viene effettuata grazie a flussimetri in vetro borosilicato, dotati di rubinetti micrometrici, prodotti e calibrati con precisione interamente presso le nostre officine.
I nostri flussimetri, uniti al sistema Venturi, garantiscono un controllo preciso e continuo della miscela da parte dell’operatore.**

Le linee in ingresso sono complete di sistema di filtrazione da 60μ, valvole riduttrici di pressione pilotate a comando bilanciato e valvole unidirezionali atte a scongiurare eventuali inquinamenti delle linee. Un riduttore pilota completo di visualizzatore analogico posto frontalmente permette un’immediata e precisa impostazione della pressione della miscela in uscita.
Il sinottico frontale in alluminio permette un’intuitiva e facile lettura; in grado di resistere al deterioramento garantisce una protezione della strumentazione da agenti atmosferici o corpi estranei. Il sinottico lavorato in alluminio oltre a conferire un aspetto professionale all’apparecchiatura è personalizzabile con il proprio logo ufficiale.

* Possibilità della versione ternaria.
**Inserimento opzionale di allarmi remotizzati di fine gas, acustici, luminosi o diretti a PLC.

Disponibile con differenti accessori integrati, tra cui sistemi di allarme di fine gas, sistemi di blocco linea, sistemi di rilevazione, sistemi di polmonazione.

Sistema di miscelazione da linea brevettato ed ingegnerizzato da Cryotek Eng, apparecchio idoneo per applicazioni in processi di lavorazione particolarmente gravosi, dove viene indispensabile avere uno strumento in grado di produrre miscela nelle percentuali da 0 al 100% su ogni fluido.
Grazie all'impiego di materiali ad alta affidabilità e ad una concezione costruttiva innovativa, lo strumento è in grado di far fronte alle situazioni più gravose, con precisione e costanza.

Il micromiscelatore di Cryotek Eng è uno strumento compatto e semplice da utilizzare, per la lavorazione dell’oro e dei metalli.
E’ realizzato in ottone cromato, ed è estremamente leggero e resistente ad ogni condizione ambientale. Progettato per essere facilmente riparato. Viene utilizzato principalmente per gas come idrogeno e ossigeno, è dotato di due valvole micrometriche che permettono di regolare il titolo della miscela.

Sistema di miscelazione compatto, adatto per piccole portate ed idoneo per il settore orafo, industriale, chimico ed alimentare.
La regolazione di massima della portata è affidata a con sistemi analogici a lettura diretta, basati sul sistema di Pitot progettati, costruiti e calibrati nelle nostre officine sin dal 1960.
L’utente ha così la possibilità di ottenere un controllo diretto sul titolo della miscela prodotta e attraverso un sistema di controllo flussi di avere anche un controllo sulla stabilità della miscela in uscita.
I regolatori di pressione posti all’interno dello strumento sono a comando diretto a molla. In caso di necessità le valvole unidirezionali possono essere date a corredo.
L’apparecchio è alloggiato all’interno di un case in acciaio inossidabile completamente sigillato, per evitare manomissioni da parte di personale non autorizzato.
Grazie alle sue caratteristiche, l’apparecchiatura è il risultato di un ottimo connubio tra economicità e funzionalità del prodotto.

Disponibili con trattamenti specifici per gas puri e alimentari

Il M101S S è in grado di offrire a costi contenuti, in spazi ridotti e in un unico telaio quattro miscelatori autonomi ottimizzando per cui l’organizzazione di processo con la possibilità di impostare fino a quattro miscele.
Completo di sistemi di preriscaldo incorporati per singola linea, termostati da 30°C, pulsanti di esclusione, valvole di sovrappressione settabili, presa di lettura per ogni singola linea e pannello illuminato per permettere la visione con poca luce.
La lettura delle portate avverrà con sistemi analogici a lettura diretta, basati sul sistema di Pitot, progettati, costruiti e calibrati appositamente per impianti di saldatura con produzioni importanti.
L’utente ha così la possibilità di ottenere un controllo diretto sul titolo della miscela prodotta e attraverso un sistema di controllo flussi di avere anche un controllo sulla stabilità della miscela in uscita.

Grazie alla porta in vetro temperato con chiave di sicurezza, lo stesso risulterà protetto da eventuale manomissione esterne da parte di personale non autorizzato.
Il sistema si adatta particolarmente alle applicazioni Oil&Gas.

Sistema binario di miscelazione per saldatura, a 2 vie separate di erogazione di miscela.
Grazie alla totale separazione delle 2 linee, ogni miscela è impostabile singolarmente nel titolo e nella pressione.
Il sistema di miscelazione M20 Total Vision permette inoltre il controllo continuo della miscela, grazie ad un sistema di analisi integrato a sinottico.
I flussometri digitali posti a valle dei flussimetri sono in grado, così come l’analizzatore, di fornire un segnale remotizzabile e registrabile dei valori di portata e di quantità dei singoli gas.
Tutto il sistema è posto all’interno di un telaio in acciaio inox marino dotato di sportello apribile e finestra di ispezione.
Il sistema si adatta particolarmente alle applicazioni Oil&Gas.

Sistema binario di miscelazione per saldatura, a 2 vie separate di erogazione di miscela. Grazie alla totale separazione delle 2 linee, ogni miscela è impostabile singolarmente nel titolo e nella pressione, andando ad agire sui relativi flussimetri e riduttori di pressione. Il sistema si completa di condizionamento termico integrato e sistemi di preriscaldo gas maggiorati, in modo tale da consentirne l’utilizzo a temperature estremamente basse.
Tutto il sistema è posto all’interno di un telaio in acciaio inox marino dotato di sportello apribile e finestra di ispezione.
Il sistema si adatta particolarmente alle applicazioni Oil&Gas.

Grazie a nuove tecniche di costruzione, all’utilizzo di materiali innovativi e all’impiego di sistemi di controllo gas il sistema diviene affidabile, flessibile e semplice da gestire.
E’ evidente il vantaggio possibile.
Il miscelatore M04S è in grado di offrire a costi contenuti, in spazi ridotti e in un unico telaio quattro miscelatori autonomi ottimizzando così l’organizzazione di processo durante tutta la produzione. Ha la possibilità di impostare fino a quattro miscele attraverso una serie di valvole micrometriche che asserviranno al compito di taratura del flusso su ogni singola linea generando cosi una miscela dal titolo definito con accuratezza.
La lettura delle portate avverrà con sistemi analogici a lettura diretta, basati sul sistema di Pitot. Progettati, costruiti e calibrati appositamente per impianti di saldatura con produzioni importanti. L’utente ha così la possibilità di ottenere un controllo diretto sul titolo della miscela prodotta e attraverso un sistema di controllo flussi di avere anche un controllo sulla stabilità della miscela in uscita.
Grazie alla porta in vetro temperato con chiave di sicurezza, lo stesso risulterà protetto da eventuale manomissione esterne da parte di personale non autorizzato.
Il sistema si adatta particolarmente alle applicazioni Oil&Gas.

Il miscelatore binario o ternario alimentare da noi prodotto, è interamente adattabile ad ogni miscela e gas necessario al processo. Assemblato all’interno di un telaio di dimensioni contenute, realizzato interamente in acciaio inox è estremamente leggero e resistente ad ogni condizione ambientale.
La misurazione dei gas componenti la miscela viene effettuata grazie a flussimetri in vetro borosilicato, dotati di rubinetti micrometrici, prodotti e calibrati con precisione interamente presso le nostre officine.

La particolarità di questo strumento è quello di poter avere da 3 fino a 10 miscele preimpostate con titoli personalizzabili e reimpostabili in modo semplice e intuitivo direttamente in loco dal cliente. In questa maniera si garantisce al cliente finale:

• Un prodotto performante in termini di applicazioni (con lo stesso strumento è possibile confezionare differenti tipi di prodotti con differenti miscele)
• Una maggior tutela sul know-how e sulle miscele impostate.
• Una assoluta riduzione dell’errore durante il cambio della miscela, in quanto non si regola più la miscela attraverso le valvole micrometriche ma con il semplice spostamento della manopola.

Disponibile con differenti accessori integrati, tra cui sistemi di allarme di fine gas, sistemi di blocco linea, sistemi di rilevazione, sistemi di polmonazione.
